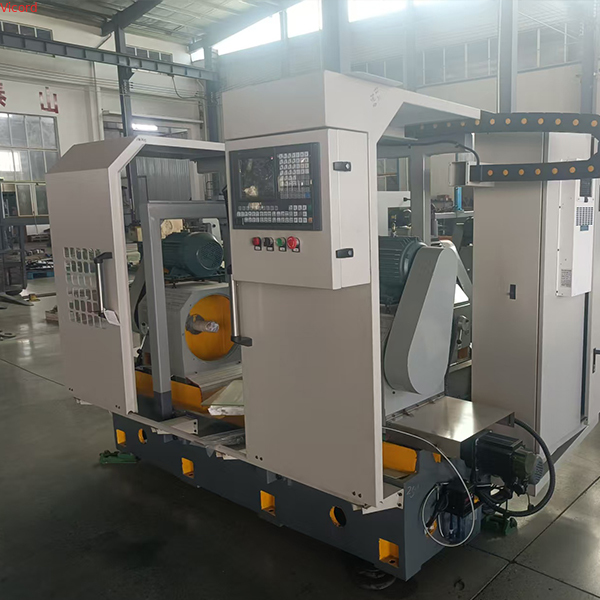

Dwugłowicowa frezarka CNC do czołowego obrabiania kołnierzy zaworów bramowych ze stali

Dwugłowicowa frezarka CNC do czołowego obrabiania kołnierzy zaworów bramowych ze stali

Nazwa marki:	Vicord
Numer modelu:	YC III C300
MOQ:	1
Ceny:	negocjowalne
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	30 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

maksymalna średnica toczenia:

φ460-1025

Zakres prędkości wrzeciona:

72-256 r/min

Siłownik:

7,7-15 nm

Chropowatość powierzchni:

6.3

Podróż w osi X:

170-570 mm

Podróż w osi Z:

280-450 mm

Szczegóły pakowania:

Owinąć plastikowy film

Możliwość Supply:

30 zestawów miesięcznie

Podkreślić:

Dwugłowicowa frezarka CNC

Frezarka CNC do zaworów bramowych

Frezarka CNC do kołnierzy

Opis produktu

DwuGłowicowa Frezarka CNC Do Kołnierzy Zaworów Stalowych

Centrum Tokarsko-Frezarskie CNC Dwustronne Vicord jest używane do wszystkich typów zaworów, pomp wodnych, reduktorów, kołnierzy, elementów złącznych rur

Główna zaleta maszyny to

Jednoczesna obróbka dwustronna - Jedno ustawienie obrabia obie strony (±0,01 mm)

Pełna kontrola CNC - Programowalna dla złożonych konturów

Wysoka precyzja i prędkość - Prowadnice liniowe i wrzeciona 8000 obr./min

Gotowość do produkcji masowej - 40% szybsze czasy cyklu

Obrabiane przedmioty:
Bloki silników, tarcze turbin, obudowy pomp, elementy skrzyń biegów

Kluczowe komponenty:
• Sztywne żeliwne łoże
• Dwa zespoły wrzecion (Ø80-150mm)
• Stół obrotowy 4-osiowy
• Fanuc/Siemens CNC

Branże, w których znajduje zastosowanie:

Lotnictwo - Motoryzacja - Energetyka - Precyzyjne formy

Szczegóły

Pozycja	Jednostka	YC III C300HT	YC III C400HT	YC III C600HT	YC III C800HT
Maksymalna średnica toczenia	mm	φ460	φ580	φ840	φ1025
Maksymalna długość obróbki	mm	600	800	1000	1100
Minimalna długość obróbki	mm	200	300	300	400
Długość boczna zespołu wrzeciona jednokierunkowego (maksymalna)	mm	400	600	700	900
Długość boczna zespołu wrzeciona jednokierunkowego (minimalna)	mm	150	200	200	250
Przesuw w osi X	mm	170	270	450	570
Przesuw w osi Z	mm	280	395	450	450
Współosiowość	mm	≤0,1	≤0,1	≤0,15	≤0,2
Równoległość	mm	≤0,1	≤0,1	≤0,15	≤0,2
Pionowość	mm	≤0,1	≤0,1	≤0,15	≤0,2
Chropowatość powierzchni	-	6,3	6,3	6,3	6,3
Forma transmisji wrzeciona	-	4-osiowa zmienna prędkość	9-osiowa zmienna prędkość	2-osiowa zmiana prędkości	3-osiowa zmienna prędkość
Zakres prędkości wrzeciona	obr./min	72–256	69–157	32–47	43–87
Model silnika wrzeciona	-	YE2–132M–6–5,5KW	YE2–132M–6–5,5KW	YE2–160L–8–7,5KW	YE2–180L–8–11KW
System sterowania CNC (opcjonalny)	-	Nanjing Huaxing—System krokowy	Nanjing Huaxing—System serwo	Guangzhou CNC—system krokowy	Guangzhou CNC—System serwo
Forma posuwu (opcjonalna)	-	Silnik krokowy	Silnik krokowy	Silnik krokowy	Silnik krokowy
Silnik serwo	Nm	7,7 N.m	7,7 N.m	10 N.m	15 N.m
Całkowite wymiary gabarytowe z pełną ochroną (długość × szerokość × wysokość)	mm	3800×2700×1700	4500×3300×2200	5000×3600×2200	5400×3900×2500
Całkowite wymiary gabarytowe z prostą ochroną (długość × szerokość × wysokość)	mm	3500×2600×1700	4350×3200×2200	4800×3500×2200	5200×3800×2500
Waga maszyny	kg	2800	4000	5700	8500
